Hoge efficiëntie 770 mm Cnc horizontale bandzaag met laag materiaalverbruik

Hoog snelheid horizontale bandzaagmachine verbruikt minder materiaal

Kenmerken van de werktuigmachine
1Deze machine kan verschillende aluminium ingots en aluminium legering ronde staven zagen. Het heeft de voordelen van hoge snelheid, hoge efficiëntie en hoge precisie van het snijwerk.

2Het heeft duidelijke voordelen zoals handige werking en onderhoud, betrouwbare prestaties, energiebesparing en materiaalbesparing,en wordt op grote schaal gebruikt in de machine- en onderhoudsindustrie.

3. Dubbele kolomstructuur om de geleidingsnauwkeurigheid, stabiele en betrouwbare zagen te garanderen.

4. De kaken zijn hydraulisch vastgemaakt, wat handig is voor het vastklemmen van materialen, geschikt voor het snijden van malmateriaal.

5Het transmissiemechanisme van de bandzaagmachine is nauwkeurig gebalanceerd en gecorrigeerd om trillingen te verminderen, zodat de zaagband niet gemakkelijk breekt en de tanden trekt.

Naam van de apparatuur

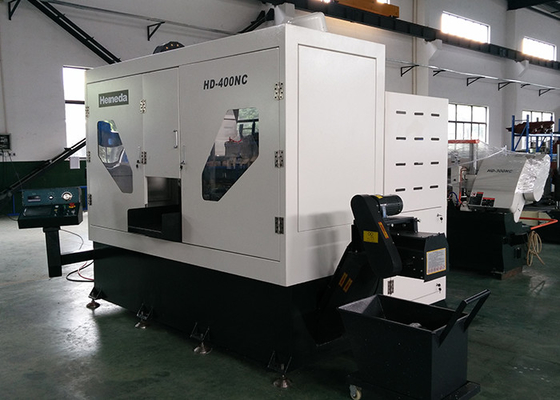

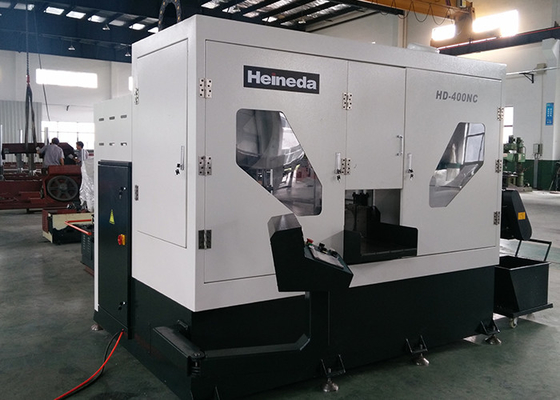

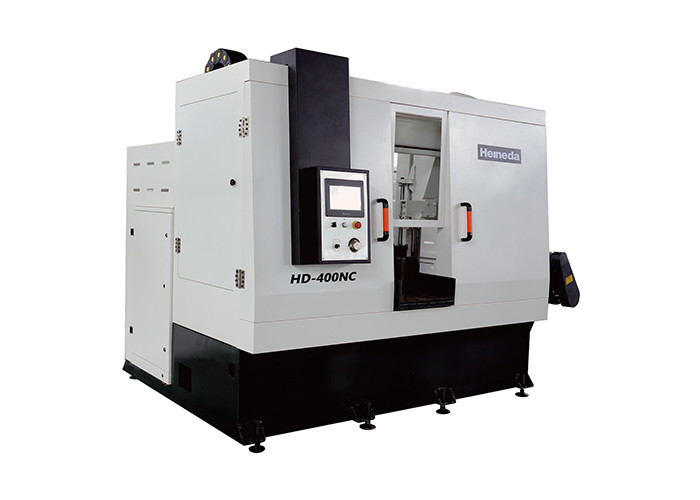

HD-400NC ronde staaf hogesnelheid horizontale zigzagegereedheid

Verplichtingen en verbruik van energiemediums

● Energie-mediumcondities

Vermogen: driefasige wisselstroom

Spanning: AC380V ± 10%

Frequentie: 50 Hz ± 2%

● Gecomprimeerde lucht: Algemene industriële perslucht

Luchtdruk: 0,4 MPa ~ 0,6 MPa (het toegangspunt van de luchtbron zelf is voorzien van een drukregulerend filter)

Luchtverkeer: ≥ 3 m³/ h

Luchtkwaliteit: Filtratie en drogen

● Vereisten voor het gebruik van de apparatuur

De hoogste omgevingstemperatuur: 45 °C

Minimale omgevingstemperatuur: -10 °C

Relatieve luchtvochtigheid: < 67%

● Energie- en mediaverbruik (het energie- en mediaverbruik tijdens normale werking van de apparatuur is weergegeven in tabel 2-1)

Tabel 2-1 Energie- en mediaverbruik berekend volgens de theorie

1.1gebruik van het apparaat

Voornamelijk gebruikt voor het verbouwen van aluminiumblokken en aluminiumlegeringen.

1.2verscheidenheid en specificaties van zaagproducten

● Soort legering: aluminiumlegering van de serie 1 × × × -7 × × ×

1.3belangrijkste kenmerken van de zaagmachine

Minder materiaalverbruik / hoog zaagdoeltreffendheid / lage bedrijfskosten / volledige reeks veiligheidsbescherming / energiebesparing.

Hoofdtechnische parameters van de apparatuur

De uitvoeringsnorm voor apparatuur

Algemene technische voorwaarden voor het snijden van metaal GB / T 9061-2006

Algemene technische voorwaarden voor het lassen van metaalsnijwerk JB / T 9873-1999

Horizontale bandzaaglaag Deel 2 Parameters JBT4318.2-2002

Horizontale bandzaaglaag Deel 3 nauwkeurigheidstest JBT4318.3-2002

Gelijkmatige bandzaaglaag Deel 4 Technische voorwaarden JBT4318.4-2002

Algemene technische voorwaarden voor hydraulisch systeem voor metaalsnijden JB / T10051-1999

Industriële machines en elektrische apparatuur, eerste deel van de algemene technische voorwaarden GB/T 5226.1

Bescherming van de veiligheid van machines GB 16454

Elektrisch systeem GB 5226.1

Alle componenten en diverse instrumenten van verschillende instrumenten zijn allemaal eenheden (Si) eenheden; de belangrijkste componenten van de apparatuur omvatten mechanische, elektrische en elektronische apparaten,zijn betrouwbare veiligheidsgaranties om schade door fouten of toevallige ongevallen te voorkomen.

Samenstelling en kenmerken van het apparaat

Algemene technische voorwaarden voor het snijden van metaal GB / T 9061-2006

Algemene technische voorwaarden voor het lassen van metaalsnijwerk JB / T 9873-1999

Horizontale bandzaaglaag Deel 2 Parameters JBT4318.2-2002

Horizontale bandzaaglaag Deel 3 nauwkeurigheidstest JBT4318.3-2002

Gelijkmatige bandzaaglaag Deel 4 Technische voorwaarden JBT4318.4-2002

Algemene technische voorwaarden voor hydraulisch systeem voor metaalsnijden JB / T10051-1999

Industriële machines en elektrische apparatuur, eerste deel van de algemene technische voorwaarden GB/T 5226.1

Bescherming van de veiligheid van machines GB 16454

Elektrisch systeem GB 5226.1

Alle componenten en diverse instrumenten van verschillende instrumenten zijn allemaal eenheden (Si) eenheden; de belangrijkste componenten van de apparatuur omvatten mechanische, elektrische en elektronische apparaten,zijn betrouwbare veiligheidsgaranties om schade door fouten of toevallige ongevallen te voorkomen.

Samenstelling en kenmerken van het apparaat

Profiel van de samenstelling van de apparatuur:

De uitrusting bestaat uit een zaagbandzaag, een hydraulisch systeem, een zaagbandverkoelingssmeermiddel, een chiptransportapparaat, een veiligheidsschild, een elektrisch en een automatisch besturingssysteem,en dergelijke.

3.1 Zaagzaagmachine

● De riemzaag bestaat uit een basis, een zaag, een zaagwiel, een transmissie, een voedingssysteem, een bed, een bandspanningsmechanisme, een arm en mechanismen voor links en rechts leidwiel.

● De basis en het zaaggedeelte: het lemmet wordt gelast en behandeld met een stalen plaat en wordt weer tot het vuur behandeld.mooie verschijning;

● Zaagwiel: Het is gemaakt van geïmporteerde harde aluminiumplaat (7075-T61) en is afgewerkt, en de velg wordt door een zak gevulcaniseerd rubber geleid.het zaagwiel draait met een soepel evenwichtscorrectie, draaiend soepel en lang leven.

● Transmissie: aangedreven door de Datong-variabele motor, door de synchrone katrolenstructuur, wordt het vermogen overgedragen aan de actieve katrolen, en de zaagriem werkt met hoge snelheid.De transmissie is hoog en stabiel.. De snelheid is 500-2000m / min, het snelheidsbereik is groot en kan worden aangepast aan de zaag van een verscheidenheid van soorten aluminiumlegering;

● Voersysteem: Het voersysteem wordt aangedreven door hydraulische druk en de voersnelheid is 0-2 m/min, snelheidsregeling zonder stappen.

● Zaagband stijgt: gebruik een dubbele kantelkolom en een lineaire glijstructuur als hefbaan, twee-strengige begeleiding aan de zijkant van de zaagband, en de zaagbandstrekkende zijkant gebruikt een enkelstrengige begeleiding.De lineaire dia is HGW45 / HGW35.

● Bedgedeelte: De bedtafel is gemaakt van HT300.het definieert de slag van het zaagmateriaal om ervoor te zorgen dat het zaagwerk stabiel is.

● Zaagspanningsmechanisme: Zaagspanningsmechanisme wordt aangedreven door hydraulische aandrijving, waarbij de elektrische verbindingsdrukmeter wordt gebruikt om de spanningswaarde weer te geven en een gebroken bandbescherming heeft;

● Gids voor zaagband: gebruik de linker- en rechtergroep van zaagbandgids.oppervlakte-carburiserend blussen, hardheid 50-55 hrc, is goed slijtvast, en de strip sectie is behandeld met slijpen, waardoor de geleiding nauwkeurigheid.die de zaagband tijdens het zaagwerk voldoende kan ondersteunenHet leidingsmiddel is gemonteerd op de vaste arm en de bewegende arm, ontworpen om de structuur aan te passen, de vaste leger is ontworpen als een integraal,op de schuiver gemonteerd, zodat de 2 kolommen onder de basis en de vaste legerarm verbonden zijn,vorm stabiele Frame structuur om voldoende steun te bieden om ervoor te zorgen dat de zaag vaak afneemt en kan trillingen te verminderen.

● Volledig automatisch voedingssysteem: Volledig automatische vormzaagmachine met voedingsbed, met 1 groep hydraulische klemmen op het voedingsbed, na het voeden, het padklemmateriaal,door de hydraulische cilinder die de voedingsklem op zijn spoor stuurt Voedingsfunctie en kan meerdere malen worden gevoedHet voordeel is dat de volledig automatische bevestiging ongecontroleerd is, geen handmatige ingreep nodig is.

3.2 hydraulisch systeem

● Onderhoudsvoorwerp: De zaagband wordt gespannen, wordt ingesaagd, wordt vastgeklemd, automatisch voedingsmechanisme.

● Hoofdkenmerken:

Onafhankelijk pompstation, gecentraliseerde stroomklep.

Naast de slangverbinding is er een stalen buis aangesloten, waardoor het drukverlies effectief wordt verminderd.

● Belangrijkste technische parameters:

Systeemdruk 7MPa

Werkdruk 5-6 MPa

Werkmedium ISO46 anti-molen hydraulische olie

Werktemperatuur 10 °C -55 °C

Windkoeler in koelstand

Ruis ≤ 80 dB

3.3 smeerapparaat voor het koelen met zaagband

● Het gebruik van een gaskoelinstallatie.

● Het bestaat voornamelijk uit olietankjes, luchtpompen, pulsregelaars, sproeiers, magnetoventielen en dergelijke.

● Nadat het apparaat door de perslucht is aangedreven, na het mengen van lucht en koelolie, het zaagtandgedeelte van de zaagband gespoten en het oppervlak van het apparaat de oliefilm gevormd heeft,snel de warmte verspreiden die tijdens het snijden is gegenereerd, waardoor een hoge efficiëntie en een hoge nauwkeurigheid van het oppervlak worden gewaarborgd.

2 Kenmerken: gelijkmatig sproeien, goed koelend effect, verbeteren van de zaagprestaties

Verbeter de levensduur van het zaagblad

Verbeter de gladheid van het zaagoppervlak

Verminderen van slijtage van het chipsysteem

Koel olie is een plantaardige extractie, niet giftig en ongevaarlijk

3.4 chiptransporttoestel

● De binnenkant van de zaagmachine gebruikt een schuifbalk om het aluminium op te nemen en naar de lift te glijden.

● De zaagplaats wordt geleid en beschermd door plaat van metaal, en het gesneden aluminium van de zagen wordt in de zaag geplaatst

3.5 Veiligheidsbescherming

● Integrale bescherming, voorkoming van vervuiling door aluminiumhelikopters en oliewolk.

● Er is een onderhoudsdeur voor en achter het schild, die handig is voor dagelijks onderhoud en vervanging van de zaagriem.De deur opent alle PLC-uitgangsvoorradenTegelijkertijd wordt het alarmsignaal weergegeven op het touchscreen en overeenkomend met de bijbehorende schakelaar.

3.6 Elektrisch en automatisch besturingssysteem

● Elektrische bedieningskast op de vloer, onafhankelijke belasting en knop voor onmiddellijke bevestiging van stop

● Vermogen van het bedieningsapparaat AC: 380V / 50Hz driefasige 4 lijn DC: 24V

● Met behulp van een programmeerbare controller (PLC) voor het uitvoeren van procesbesturing en een programmeerbare menselijke interface (HMI) voor het invoeren van parameters van het productieproces, heeft de mens-machine-interface parameterinstellingen,weergave van gegevens, belangrijke gegevens wachtwoordbescherming, foutmelding, foutweergave, probleemdiagnose

● Het apparaat heeft handmatige en automatische bedieningsfuncties.

● De knop op de bedieningsschijf van het apparaat gebruikt een Schneiderknop, waterdicht, stofdicht, behalve dat er een symbolische instructie is en in kleur wordt weergegeven.

● Gereserveerde computercommunicatiepoort.

● Afscheidingsontwerp met elektrische bedieningsbox (waterdicht)

7.5 Werkomgeving van de apparatuur: vereist machinewerktuigen voor langdurige stabiliteit in de volgende werkomgevingen:

7.5.1 Vermogen: AC380V ± 10%, 50 Hz ± 1 Hz.

7.5.2 Omgevingstemperatuur: 5 ~ 40 °C.

7.5.3 Relatieve luchtvochtigheid: < 85%.

7.5.4 Druk van gecomprimeerde lucht: 0,5 tot 0,8 MPa.

7.6 beveiliging van de apparatuur

7.17.1 De uitrusting moet voorzien zijn van overbelastingbescherming, persoonlijke beschermingsmiddelen en noodsluitknoppen.

7.17.2 De apparatuur moet gedurende meer dan 16 uur zonder storing beschikbaar zijn.
