De Barcnc van de aluminiumlegering Ronde Dubbele de Kolomstructuur hd-400NC van Bandzagen

Hd-400NC van de de Barhoge snelheid van de Aluminiumlegering de Ronde Horizontale Zaagmachine

Veiligheidsbescherming

De reisgrens van de spanningscilinder het ontdekken wordt gebruikt voor riembreuk. Onmiddellijke de snelheidsvermindering van de frequentieomzetting, stroomuitval die, het einde van de zaagkatrol, dekking het openen en sluiting en het alarmfunctie van de systeem abnormale vertoning roteren.

De kenmerken van werktuigmachineprestaties
1. Deze machine kan diverse aluminiumbaren en aluminiumlegering om bars zien. Het heeft de voordelen van hoge snelheid, hoog rendement en hoge werkstuk scherpe nauwkeurigheid.

2. Het heeft duidelijke voordelen zoals geschikt verrichting en onderhoud, betrouwbare prestaties, energie - besparing en materiële besparing, en in machines productie en onderhoud de industrieën wijd gebruikt.

3. Dubbel-kolomstructuur om de leidende nauwkeurigheid te verzekeren, het stabiele en betrouwbare zagen.

4. De kaken worden hydraulisch vastgeklemd, wat voor het vastklemmen van materialen geschikt is, geschikt om vormmaterialen te snijden.

5. Het transmissiemechanisme van de bandzaagmachine is precies evenwichtig en verbeterd om trilling te verminderen om ervoor te zorgen dat de zaagriem niet gemakkelijk is om tanden te breken en te trekken.

1.1 materiaalnaam

Hd-400NC om horizontale zigza zagende eenheid van de staafhoge snelheid

1.2 apparatengebruik

Hoofdzakelijk gebruikt voor gewas van aluminiumbaren en aluminiumlegering.

1.3 het zagen productenverscheidenheid en specificaties

●Legeringstype: 1 legering van het de reeksaluminium van ××× -7 ×××

1.4 hoofdlijnen van het zagen van eenheid

Materiële consumptie minder/het zagen lage efficiencyhoogte/bedrijfskosten/de volledige waaier van de veiligheidsbescherming/energie - besparing. milieubescherming

1.5 energiemedia vereisten en consumptie

●Energiemedia voorwaarden

Macht: wisselstroom in drie stadia

Voltage: AC380V ± 10%

Frequentie: 50Hz ± 2%

●Samengeperste lucht: Algemene industriële samengeperste lucht

Luchtdruk: 0,4 MPa ~ 0,6 MPa (van de bron materiaal heeft zelf lucht toegangspunt druk regelende filter)

Luchtverkeer: ≥ 3 m3/h

Luchtkwaliteit: Filtratie en het drogen

●Het milieuvereisten van de materiaalverrichting

De hoogste omgevingstemperatuur: 45 ° C

Minimum omgevingstemperatuur: -10 ° C

Relatieve vochtigheid: <67>

●Energie en media consumptie (de consumptie van energie en media tijdens normale bedrijfsvoering van materiaal wordt getoond in Lijst 2-1)

Lijst 2-1 Energie en media consumptie door theorie wordt berekend die

Serienummer	Beschrijving van het project	eenheid	consumptie	gebruik	Nota
1	Elektriciteit	KWu	40	Voeding	AC 380V 50Hz
2	Samengeperste lucht	M3 / h	3	Zaag met het hoekige koelen en aluminium hakken	Over het algemeen samengeperste lucht
3	Koelolie	ML/H	40	Zaagband het koelen	Accu-smeermiddel koelolie

De norm van de materiaaluitvoering

Algemene technische voorwaarden om metaal te snijden GB/T 9061-2006

Algemene technische voorwaarden voor lassen om metaal te snijden JB/T 9873-1999

De horizontale Band zag Beddeel 2 Parameters JBT4318.2-2002

De horizontale Band zag Beddeel 3 Nauwkeurigheidstest JBT4318.3-2002

De horizontale Band zag Beddeel 4 Technische Voorwaarden JBT4318.4-2002

Algemene technische voorwaarden voor hydraulisch systeem om metaal te snijden JB/T10051-1999

Industriële machines en elektromateriaal, het eerste deel van de algemene technische voorwaarden GB/T 5226,1

De bescherming GB 16454 van de machineveiligheid

Elektrosysteem GB 5226,1

Het materiaal Alle componenten en diverse instrumenten van diverse instrumenten is alle eenheden (Si) eenheden; de belangrijkste onderdelen van het materiaal omvatten mechanisch, elektro en de elektronische apparaten, zijn betrouwbare veiligheidswaarborgen om schade aan fouten of toevallige ongevallen te verhinderen.

Apparatensamenstelling en kenmerkende beschrijving

Algemene technische voorwaarden om metaal te snijden GB/T 9061-2006

Algemene technische voorwaarden voor lassen om metaal te snijden JB/T 9873-1999

De horizontale Band zag Beddeel 2 Parameters JBT4318.2-2002

De horizontale Band zag Beddeel 3 Nauwkeurigheidstest JBT4318.3-2002

De horizontale Band zag Beddeel 4 Technische Voorwaarden JBT4318.4-2002

Algemene technische voorwaarden voor hydraulisch systeem om metaal te snijden JB/T10051-1999

Industriële machines en elektromateriaal, het eerste deel van de algemene technische voorwaarden GB/T 5226,1

De bescherming GB 16454 van de machineveiligheid

Elektrosysteem GB 5226,1

Het materiaal Alle componenten en diverse instrumenten van diverse instrumenten is alle eenheden (Si) eenheden; de belangrijkste onderdelen van het materiaal omvatten mechanisch, elektro en de elektronische apparaten, zijn betrouwbare veiligheidswaarborgen om schade aan fouten of toevallige ongevallen te verhinderen.

Apparatensamenstelling en kenmerkende beschrijving

Het profiel van de materiaalsamenstelling:

Het materiaal is samengesteld uit een zagende bandzaag, een hydraulisch systeem, een koel smerend apparaat van de zaagband, een spaander apparaat vervoeren, een veiligheidsschild, een elektro en systeem van de automatiseringscontrole, en dergelijke die.

3.1 gezaagde Zaagmachine

●De lintzaag is samengesteld uit een basis, zagen, een zaagwiel, een transmissiegedeelte, een voersysteem, een beddeel, een band mechanisme spannen, een wapen en verlaten en juiste mechanismen die van het gidswiel.

●Basis en het zagen gedeelte: Het blad is gelast en behandeld met een staalplaat en terug naar de brand behandeld. Behandeling van het oppervlaktezandstralen, precisie die, goed structuurontwerp, mooie verschijning de machinaal bewerken;

●Zag wielsectie: Het wordt gemaakt van ingevoerde harde aluminiumplaat (7075-T61) en is gebeëindigd, en de rand wordt overgegaan door een zakgevulkaniseerd rubber. Het kan verrichtingslawaai verminderen; het zaagwiel loopt met een regelmatig evenwichtscorrectie, die regelmatig en met lange levensuur draaien.

●Transmissiesectie: Gedreven door de Veranderlijke Motor van Datong, door de synchrone katrolstructuur, wordt de macht overgebracht aan de actieve katrol, en de zaagriem is hoge snelheidsverrichting. De transmissieefficiency is hoog en stabiel. De snelheid is 5002000m/min, is de snelheidswaaier groot, en kan aan de zaagbesnoeiing van een verscheidenheid van rangen van aluminiumlegering worden aangepast;

●Voersysteem: Het voersysteem wordt gedreven door hydraulische druk, en de voersnelheid is 0-2 m/min, stepless snelheidsregelgeving.

●Sawdow neemt toe: gebruik dubbele schuine standkolom en lineaire diastructuur als het opheffen baan, twee-vastgelopen begeleiding aan de de aandrijvingskant van de zaagband, en de zaagband het aanhalen partij keurt een single-strand gids goed. De lineaire dia is HGW45/HGW35.

●Bedsectie: De bedlijst wordt gemaakt van HT300. Naast het verlenen van voldoende steun voor de materiële zaag, is er ook een reeks hydraulische klemmen voor een reeks vaste posities, daardoor bepalend de het zagen materiële slag om ervoor te zorgen dat zagen stabiel is.

●Zag het spannen van mechanisme: De zaag die mechanisme spannen wordt gedreven door hydraulische te drijven, gebruikend de elektromaat van de verbindingsdruk om spanningswaarde te tonen en een gebroken bandbescherming te hebben;

●Sawband het leiden apparaat: Gebruik de linker en juiste groep sawbandgids. Elke groep gidswiel maakte 4 regelbare gidsrollen vast, wordt het wielmateriaal gemaakt van legering is het structurele staal (15CrMo), oppervlakte het gecarbureerde doven, hardheids 50-55 hrc, goed slijtvast, en de strooksectie wordt behandeld met het malen, verzekerend de gidsnauwkeurigheid daarnaast, is er een ring van het wolframstaal in de zaagrug, die voldoende steun aan de zaagband tijdens het zagen kan verlenen, en de doeltreffendheid van de trilling van de zaagband kan verminderen. Het gidsmiddel wordt opgezet op het vaste wapen en het bewegende die wapen, wordt ontworpen om de structuur aan te passen, wordt het vaste leger ontworpen als integraal, opgezet op de schuif, zodat de 2 kolommen onder de basis en het vaste legerwapen, structuur van het vorm de stabiele Kader worden verbonden om voldoende steun te verlenen om ervoor te zorgen dat het zagen vaak daalt en trilling kan verminderen.

●Volledig automatisch het voeden systeem: De volledig automatische vormzaagmachine met het voeden van bed, met 1 groep hydraulische klemmen op het het voeden bed, na het voeden, het stootkussen het vastklemmen materiaal, door de hydraulische cilinder die de voerklem op zijn functie van het spoorvoer drijven en kan veelvoudige tijden worden gevoed. Het voordeel is dat volledig het automatische bevestigen, geen behoefte aan handinterventie ongecontroleerd is. Gebrekkige nauwkeurigheid ± 1 mm.

3.2 hydraulisch systeem

●Serviceobject: De zaagband wordt gespannen, zagend in, vastklemmend, automatisch het voeden mechanisme.

●Hoofdlijnen:

Onafhankelijke pomppost, de gecentraliseerde controle van de solenoïdeklep.

Naast de slangverbinding, wordt de staalpijp aangesloten, en het drukverlies wordt effectief verminderd.

●Hoofd technische parameters:

Systeemdruk 7MPa

Werkdruk 5-6MPa

Werkende middelgrote ISO46-anti-molen hydraulische olie

Het werktemperatuur 10 ° C -55 ° C

De koelkoeler van de wijzewind

Lawaai ≤80dB

3.3 koel de smeringsapparaat van de zaagband

●Goedkeuring van een gas-type aerosolic koelapparaat.

●Het is hoofdzakelijk samengesteld uit olietanks, luchtpompen, impulscontrolemechanismen, pijpen, solenoïdekleppen, en dergelijke.

●Nadat het apparaat door de samengeperste lucht, na het mengen van lucht en het koelen van olie wordt gedreven, die het zaagtandgedeelte dat van de zaagriem bespuit, de oppervlakte van de oppervlakte maakt om de oliefilm te produceren, die snel hitte verdelen tijdens besnoeiing wordt geproduceerd, daardoor verzekerend hoog rendement en oppervlakte hoge Nauwkeurigheid.

2 eigenschappen: de eenvormige nevel, goed het koelen effect, verbetert zaagprestaties

Verbeter het nuttige leven van het zaagblad

Verbeter de zachtheid van de het zagen oppervlakte

Verminder de slijtage van het spaandersysteem

De koelolie is een installatieextractie, niet-toxisch en onschadelijk

3.4 spaander die apparaat vervoeren

●Het binnenland van de zaagmachine gebruikt een schuif om aluminium te nemen en uit aan de lift te glijden.

●Het het zagen gebied gebruikt de begeleiding en de bescherming van het bladmetaal, en het aluminium van zagen wordt gehakt die wordt geïntroduceerd aan

3.5 veiligheidsbescherming

●De integrale bescherming, verhindert aluminiumbijlen en de plonsverontreiniging van de oliemist.

●Er is een onderhoudsdeur before and after het schild, dat voor dagelijkse onderhoud en vervanging van zaagriem geschikt is. Alle opzettende de grensschakelaars van de onderhoudsdeur, de deur opent alle PLC outputvoedingen. Tegelijkertijd, wordt het alarmsignaal getoond op het touche screen en het beantwoorden aan de overeenkomstige schakelaar.

3.6 het Systeem van de elektro en Automatiseringscontrole

●Vloer-zichbevindend elektrisch controlekabinet, onafhankelijke lading en de directe knoop van de eindebevestiging

●De macht AC van het controlekabinet: 380V/4 lijn in drie stadia van 50Hz gelijkstroom: 24V

●Gebruikend Programmeerbaar Controlemechanisme (PLC) om procesbeheersing en de programmeerbare menselijke interface (van HMI) voor de parameterinput van het productieproces uit te voeren, heeft de mens-machine interface parametermontages, gegevensvertoning, de belangrijke bescherming van het gegevenswachtwoord, foutenalarm, foutenvertoning, de Eigenschappen van de probleemdiagnose.

●Het apparaat heeft hand en automatische controlefuncties.

●De werkende schijfknoop van het apparaat gebruikt een stofdichte knoop van Schneider, waterdicht, behalve dat zijn er symbolische instructies en getoond in kleur.

●Gereserveerde computer communicatie haven.

●Scheidingsontwerp met elektrische (waterdichte) controledoos

7.5 materiaal Werkomgeving: Vereist werktuigmachines voor stabiliteit op lange termijn in de volgende werkomgeving.

7.5.1 macht: AC380V ± 10%, 50Hz ± 1 Herz.

7.5.2 omgevingstemperatuur: 5 ~ 40 ° C.

7.5.3 relatieve vochtigheid: <85>

7.5.4 samengeperste luchtdruk: 0,5 ~ 0,8 MPa.

7.6 materiaalveiligheid

7.17.1 zou het Materiaal overbelastingsbescherming, de persoonlijke beschermende apparaten en knopen van de noodsituatiesluiting moeten hebben.

7.17.2 zou het Materiaal meer dan 16 uren zonder mislukking beschikbaar moeten zijn.

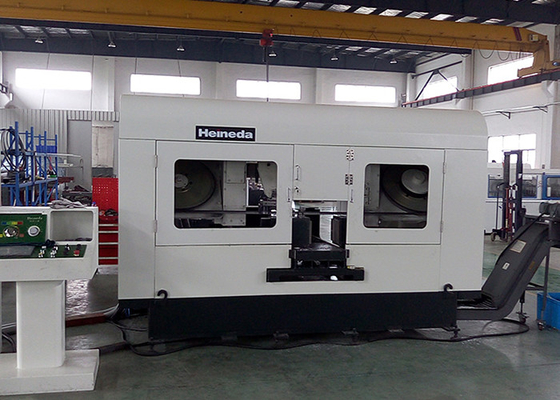

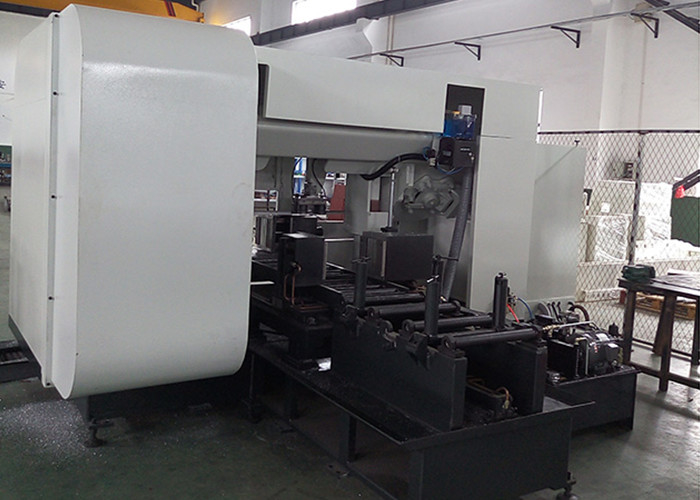

Productvertoning

Verpakkingsdetails
Het schuim binnen, plastic film buiten, houten doos is facultatief.

Hoeveelheid (reeksen)	1 - 1	2-5	>5
Est. Tijd (dagen)	15	30	Om worden onderhandeld
