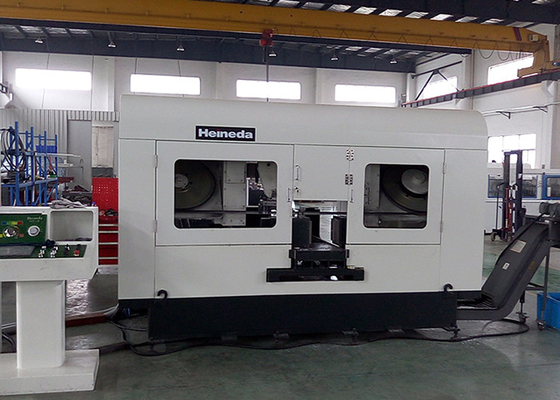

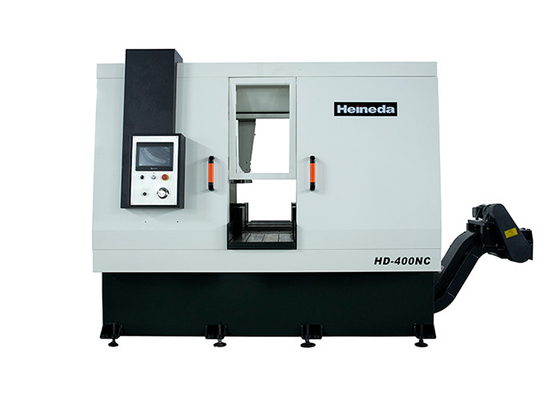

Hd-400NC van de de Barhoge snelheid van de Aluminiumlegering de Ronde Horizontale Lintzaag
Productomschrijving
De structuur van de bandzaagmachine omvat een bodemzetel; een bedlichaam, een kolom; een het leiden apparaat; een zaagstraal en een transmissiemechanisme; een spannend apparaat; een het voeden kader; werkstuk het vastklemmen; een hydraulisch transmissiesysteem; een elektrocontrolesysteem;
De functies van de zes belangrijkste componenten van de horizontale bandzaagmachine zijn als volgt:
1. De basis. De basis van de bandzaagmachine is over het algemeen een doosvormige die structuur met staalplaten wordt gelast. Het bed en de kolom worden bevestigd op de zaagmachine. De binnenholte van de zaagmachinebasis heeft heel wat ruimte. De kant is de elektrische besturingselement Opdrachtknopdoos, is de holte uitgerust met de hydraulische pomppost, is de hydraulische pijpleiding, de rechterkant de waterpomp en de koel scherpe vloeibare tank;
2. Het bed. Het CNC bed van de bandzaagmachine wordt gemaakt van gietijzer en op de basis gemaakt. De kolom van de bandzaagmachine is samengesteld uit een grote en kleine kolom. De grote cirkelkolom wordt gebruikt als gidsspoor voor het zaagkader om de beweging van de zaagstraal op en neer te steunen en nauwkeurige begeleiding te verzekeren. De kleine kolom is een hulpfunctie. , om het normale zagen van het lintzaagblad te verzekeren;
3. De gidsapparaat van het zaagblad. Het gidsapparaat van het lintzaagblad op de steunplaat wordt geïnstalleerd van de zaagstraal is samengesteld uit linker en juiste gidswapens en gidshoofden, en zowel kunnen zich de linker als juiste gidswapens langs de zwaluwstaartpen bewegen die.
Het werk principe
Gebruik manueel de kraan om de as op te heffen in het materieel-opheft en bewegende kader, de opheffende cilinder van het materieel-opheft en bewegende kader op te heffen, het werkstuk op te heffen lichtjes, het handwiel te draaien om de verlaten en juiste as te bewegen, de lengte en de grootte van de as aan te passen aan de correcte het zagen positie, en de het zagen positie te vinden. Na het positief, wordt de opheffende en bewegende materiële het vullen cilinder verminderd, zijn linker en juiste V-vormige vises gecentreerd en vastgeklemd, de zaagmachinevooruitgang in de het zagen positie, en het zaagkader daalt snel. Nadat het zagen wordt voltooid, worden de stijgingen van het zaagkader snel, de zaagmachineterugtocht, de linker en juiste V-vormige ondeugden vrijgegeven, worden de assen geplaatst op het opheffende en bewegende kader, en na het materiaal manueel wordt opgeheven, wordt het tweede materiaal opgeheven in de volgende cyclus.
1.1 materiaalnaam
Hd-400NC om horizontale zigza zagende eenheid van de staafhoge snelheid
1.2 apparatengebruik
Hoofdzakelijk gebruikt voor gewas van aluminiumbaren en aluminiumlegering.
1.3 het zagen productenverscheidenheid en specificaties
●Legeringstype: 1 legering van het de reeksaluminium van ××× -7 ×××
1.4 hoofdlijnen van het zagen van eenheid
Materiële consumptie minder/het zagen lage efficiencyhoogte/bedrijfskosten/de volledige waaier van de veiligheidsbescherming/energie - besparing. milieubescherming
1.5 energiemedia vereisten en consumptie
●Energiemedia voorwaarden
Macht: wisselstroom in drie stadia
Voltage: AC380V ± 10%
Frequentie: 50Hz ± 2%
●Samengeperste lucht: Algemene industriële samengeperste lucht
Luchtdruk: 0,4 MPa ~ 0,6 MPa (van de bron materiaal heeft zelf lucht toegangspunt druk regelende filter)
Luchtverkeer: ≥ 3 m3/h
Luchtkwaliteit: Filtratie en het drogen
●Het milieuvereisten van de materiaalverrichting
De hoogste omgevingstemperatuur: 45 ° C
Minimum omgevingstemperatuur: -10 ° C
Relatieve vochtigheid: <67>
●Energie en media consumptie (de consumptie van energie en media tijdens normale bedrijfsvoering van materiaal wordt getoond in Lijst 2-1)
Lijst 2-1 Energie en media consumptie door theorie wordt berekend die
| Serienummer |
Beschrijving van het project |
eenheid |
consumptie |
gebruik |
Nota |
| 1 |
Elektriciteit |
KWu |
40 |
Voeding |
AC 380V 50Hz |
| 2 |
Samengeperste lucht |
M3 / h |
3 |
Zaag met het hoekige koelen en aluminium hakken |
Over het algemeen samengeperste lucht |
| 3 |
Koelolie |
ML/H |
40 |
Zaagband het koelen |
Accu-smeermiddel koelolie |
Hoofd technische parameters van materiaal
| Serienummer |
Maximum het zagen capaciteit |
400 (mm) |
| 1 |
Sawlersdiameter |
φ700 x ronde 2 (mm) |
| 2 |
Zaagsnelheid |
500 ~ 2000 m/min (Veranderlijke frequentiesnelheid) |
| 3 |
De snelheid van het Sawdowvoer |
100 ~ 2000mm/min (aangepast volgens het zagen van materialen en specificaties) |
| 4 |
De grootte mm van de zaagband |
7050L × 34W × 1.1t (harde legeringszaag) |
| 5 |
Scherpe dikte mm |
≤ 2 |
| 6 |
Neem de helling |
≤0.5 °
|
| 7 |
Lengte bevestigende nauwkeurigheid mm |
± 1 |
| 8 |
Het zagen is geen vlak mm |
<> |
| 9 |
Het leven m2 van de zaagstrook |
50-150 |
| 10 |
De ruwheid μm van de zaagoppervlakte |
≤ 50 |
| 11 |
Scherp tariefcm2/min |
500 ~ 1500 (snijdende efficiencyeenheid, snijdend gebied in dwarsdoorsnede binnen eenheidstijd) |
| 12 |
Lawaaiindex |
≤ 85dB |
| 13 |
Het type van zaagband |
enige het liggen hydraulische spanner/ontspanning |
| 14 |
Tussenvoegselwijze |
hydraulische aandrijving |
| 15 |
Het werk de hoogte van de paragraafgrond |
770mm |
De norm van de materiaaluitvoering
Algemene technische voorwaarden om metaal te snijden GB/T 9061-2006
Algemene technische voorwaarden voor lassen om metaal te snijden JB/T 9873-1999
De horizontale Band zag Beddeel 2 Parameters JBT4318.2-2002
De horizontale Band zag Beddeel 3 Nauwkeurigheidstest JBT4318.3-2002
De horizontale Band zag Beddeel 4 Technische Voorwaarden JBT4318.4-2002
Algemene technische voorwaarden voor hydraulisch systeem om metaal te snijden JB/T10051-1999
Industriële machines en elektromateriaal, het eerste deel van de algemene technische voorwaarden GB/T 5226,1
De bescherming GB 16454 van de machineveiligheid
Elektrosysteem GB 5226,1
Het materiaal Alle componenten en diverse instrumenten van diverse instrumenten is alle eenheden (Si) eenheden; de belangrijkste onderdelen van het materiaal omvatten mechanisch, elektro en de elektronische apparaten, zijn betrouwbare veiligheidswaarborgen om schade aan fouten of toevallige ongevallen te verhinderen.
Apparatensamenstelling en kenmerkende beschrijving
Algemene technische voorwaarden om metaal te snijden GB/T 9061-2006
Algemene technische voorwaarden voor lassen om metaal te snijden JB/T 9873-1999
De horizontale Band zag Beddeel 2 Parameters JBT4318.2-2002
De horizontale Band zag Beddeel 3 Nauwkeurigheidstest JBT4318.3-2002
De horizontale Band zag Beddeel 4 Technische Voorwaarden JBT4318.4-2002
Algemene technische voorwaarden voor hydraulisch systeem om metaal te snijden JB/T10051-1999
Industriële machines en elektromateriaal, het eerste deel van de algemene technische voorwaarden GB/T 5226,1
De bescherming GB 16454 van de machineveiligheid
Elektrosysteem GB 5226,1
Het materiaal Alle componenten en diverse instrumenten van diverse instrumenten is alle eenheden (Si) eenheden; de belangrijkste onderdelen van het materiaal omvatten mechanisch, elektro en de elektronische apparaten, zijn betrouwbare veiligheidswaarborgen om schade aan fouten of toevallige ongevallen te verhinderen.
Apparatensamenstelling en kenmerkende beschrijving
Het profiel van de materiaalsamenstelling:

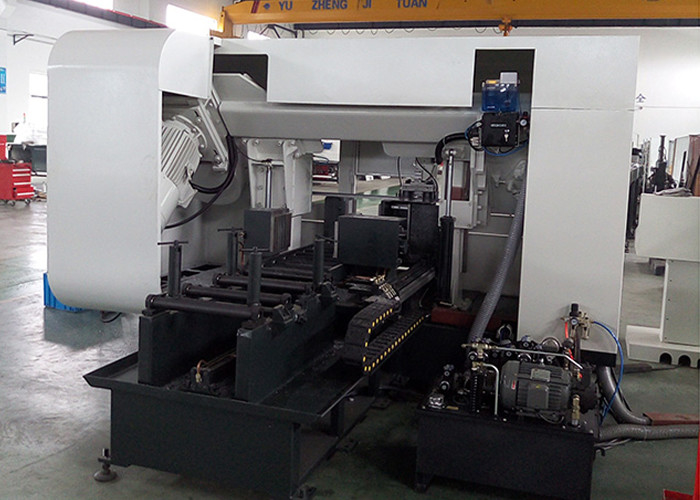

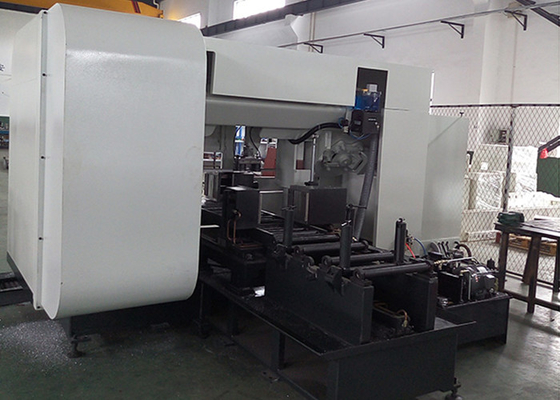

Het materiaal is samengesteld uit een zagende bandzaag, een hydraulisch systeem, een koel smerend apparaat van de zaagband, een spaander apparaat vervoeren, een veiligheidsschild, een elektro en systeem van de automatiseringscontrole, en dergelijke die.
3.1 gezaagde Zaagmachine
●De lintzaag is samengesteld uit een basis, zagen, een zaagwiel, een transmissiegedeelte, een voersysteem, een beddeel, een band mechanisme spannen, een wapen en verlaten en juiste mechanismen die van het gidswiel.
●Basis en het zagen gedeelte: Het blad is gelast en behandeld met een staalplaat en terug naar de brand behandeld. Behandeling van het oppervlaktezandstralen, precisie die, goed structuurontwerp, mooie verschijning de machinaal bewerken;
●Zag wielsectie: Het wordt gemaakt van ingevoerde harde aluminiumplaat (7075-T61) en is gebeëindigd, en de rand wordt overgegaan door een zakgevulkaniseerd rubber. Het kan verrichtingslawaai verminderen; het zaagwiel loopt met een regelmatig evenwichtscorrectie, die regelmatig en met lange levensuur draaien.
●Transmissiesectie: Gedreven door de Veranderlijke Motor van Datong, door de synchrone katrolstructuur, wordt de macht overgebracht aan de actieve katrol, en de zaagriem is hoge snelheidsverrichting. De transmissieefficiency is hoog en stabiel. De snelheid is 5002000m/min, is de snelheidswaaier groot, en kan aan de zaagbesnoeiing van een verscheidenheid van rangen van aluminiumlegering worden aangepast;
●Voersysteem: Het voersysteem wordt gedreven door hydraulische druk, en de voersnelheid is 0-2 m/min, stepless snelheidsregelgeving.
●Sawdow neemt toe: gebruik dubbele schuine standkolom en lineaire diastructuur als het opheffen baan, twee-vastgelopen begeleiding aan de de aandrijvingskant van de zaagband, en de zaagband het aanhalen partij keurt een single-strand gids goed. De lineaire dia is HGW45/HGW35.
●Bedsectie: De bedlijst wordt gemaakt van HT300. Naast het verlenen van voldoende steun voor de materiële zaag, is er ook een reeks hydraulische klemmen voor een reeks vaste posities, daardoor bepalend de het zagen materiële slag om ervoor te zorgen dat zagen stabiel is.
●Zag het spannen van mechanisme: De zaag die mechanisme spannen wordt gedreven door hydraulische te drijven, gebruikend de elektromaat van de verbindingsdruk om spanningswaarde te tonen en een gebroken bandbescherming te hebben;
●Sawband het leiden apparaat: Gebruik de linker en juiste groep sawbandgids. Elke groep gidswiel maakte 4 regelbare gidsrollen vast, wordt het wielmateriaal gemaakt van legering is het structurele staal (15CrMo), oppervlakte het gecarbureerde doven, hardheids 50-55 hrc, goed slijtvast, en de strooksectie wordt behandeld met het malen, verzekerend de gidsnauwkeurigheid daarnaast, is er een ring van het wolframstaal in de zaagrug, die voldoende steun aan de zaagband tijdens het zagen kan verlenen, en de doeltreffendheid van de trilling van de zaagband kan verminderen. Het gidsmiddel wordt opgezet op het vaste wapen en het bewegende die wapen, wordt ontworpen om de structuur aan te passen, wordt het vaste leger ontworpen als integraal, opgezet op de schuif, zodat de 2 kolommen onder de basis en het vaste legerwapen, structuur van het vorm de stabiele Kader worden verbonden om voldoende steun te verlenen om ervoor te zorgen dat het zagen vaak daalt en trilling kan verminderen.
●Volledig automatisch het voeden systeem: De volledig automatische vormzaagmachine met het voeden van bed, met 1 groep hydraulische klemmen op het het voeden bed, na het voeden, het stootkussen het vastklemmen materiaal, door de hydraulische cilinder die de voerklem op zijn functie van het spoorvoer drijven en kan veelvoudige tijden worden gevoed. Het voordeel is dat volledig het automatische bevestigen, geen behoefte aan handinterventie ongecontroleerd is. Gebrekkige nauwkeurigheid ± 1 mm.
3.2 hydraulisch systeem
●Serviceobject: De zaagband wordt gespannen, zagend in, vastklemmend, automatisch het voeden mechanisme.
●Hoofdlijnen:
Onafhankelijke pomppost, de gecentraliseerde controle van de solenoïdeklep.
Naast de slangverbinding, wordt de staalpijp aangesloten, en het drukverlies wordt effectief verminderd.
●Hoofd technische parameters:
Systeemdruk 7MPa
Werkdruk 5-6MPa
Werkende middelgrote ISO46-anti-molen hydraulische olie
Het werktemperatuur 10 ° C -55 ° C
De koelkoeler van de wijzewind
Lawaai ≤80dB
3.3 koel de smeringsapparaat van de zaagband
●Goedkeuring van een gas-type aerosolic koelapparaat.
●Het is hoofdzakelijk samengesteld uit olietanks, luchtpompen, impulscontrolemechanismen, pijpen, solenoïdekleppen, en dergelijke.
●Nadat het apparaat door de samengeperste lucht, na het mengen van lucht en het koelen van olie wordt gedreven, die het zaagtandgedeelte die van de zaagriem bespuiten, de oppervlakte van de oppervlakte maken om de oliefilm te produceren, die snel hitte verdelen tijdens besnoeiing wordt geproduceerd, daardoor verzekerend hoog rendement en oppervlakte hoge Nauwkeurigheid.
2 eigenschappen: de eenvormige nevel, goed het koelen effect, verbetert zaagprestaties
Verbeter het nuttige leven van het zaagblad
Verbeter de zachtheid van de het zagen oppervlakte
Verminder de slijtage van het spaandersysteem
De koelolie is een installatieextractie, niet-toxisch en onschadelijk
3.4 spaander die apparaat vervoeren
●Het binnenland van de zaagmachine gebruikt een schuif om aluminium te nemen en uit aan de lift te glijden.
●Het het zagen gebied gebruikt de begeleiding en de bescherming van het bladmetaal, en het aluminium van zagen wordt gehakt die wordt geïntroduceerd aan
3.5 veiligheidsbescherming
●De integrale bescherming, verhindert aluminiumbijlen en de plonsverontreiniging van de oliemist.
●Er is een onderhoudsdeur before and after het schild, dat voor dagelijkse onderhoud en vervanging van zaagriem geschikt is. Alle opzettende de grensschakelaars van de onderhoudsdeur, de deur opent alle PLC outputvoedingen. Tegelijkertijd, wordt het alarmsignaal getoond op het touche screen en het beantwoorden aan de overeenkomstige schakelaar.
3.6 het Systeem van de elektro en Automatiseringscontrole
●Vloer-zichbevindend elektrisch controlekabinet, onafhankelijke lading en de directe knoop van de eindebevestiging
●De macht AC van het controlekabinet: 380V/4 lijn in drie stadia van 50Hz gelijkstroom: 24V
●Gebruikend Programmeerbaar Controlemechanisme (PLC) om procesbeheersing en de programmeerbare menselijke interface (van HMI) voor de parameterinput van het productieproces uit te voeren, heeft de mens-machine interface parametermontages, gegevensvertoning, de belangrijke bescherming van het gegevenswachtwoord, foutenalarm, foutenvertoning, de Eigenschappen van de probleemdiagnose.
●Het apparaat heeft hand en automatische controlefuncties.
●De werkende schijfknoop van het apparaat gebruikt een stofdichte knoop van Schneider, waterdicht, behalve dat zijn er symbolische instructies en getoond in kleur.
●Gereserveerde computer communicatie haven.
●Scheidingsontwerp met elektrische (waterdichte) controledoos
7.5 materiaal Werkomgeving: Vereist werktuigmachines voor stabiliteit op lange termijn in de volgende werkomgeving.
7.5.1 macht: AC380V ± 10%, 50Hz ± 1 Herz.
7.5.2 omgevingstemperatuur: 5 ~ 40 ° C.
7.5.3 relatieve vochtigheid: <85>
7.5.4 samengeperste luchtdruk: 0,5 ~ 0,8 MPa.
7.6 materiaalveiligheid
7.17.1 zou het Materiaal overbelastingsbescherming, de persoonlijke beschermende apparaten en knopen van de noodsituatiesluiting moeten hebben.
7.17.2 zou het Materiaal meer dan 16 uren zonder mislukking beschikbaar moeten zijn.
