| Wijze: | VH500 | Het zagen capaciteit: | Keelhoogte: 400mm, Keeldiepte: 580mm |
|---|---|---|---|
| Hydraulische Motor: | 0,75 kW (Taiwan) | De Motor van de zaagband: | 11KW TECO |
| Zaagriem die methode spannen: | Het hydraulische automatische spannen | Zaagverticality: | ≤0.5mm |
| Markeren: | automatische verticale bandzaag cnc,cnc-verticale bandzaag voor metaal,elektrisch besturingssysteem verticale bandzaag |
||

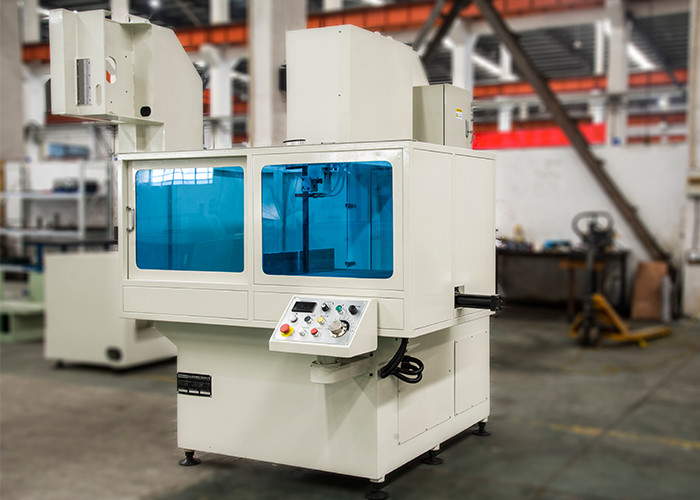

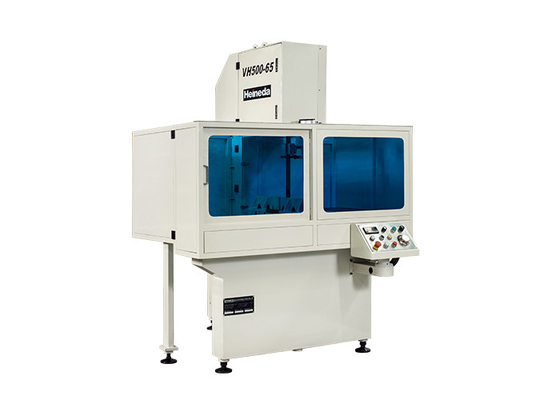

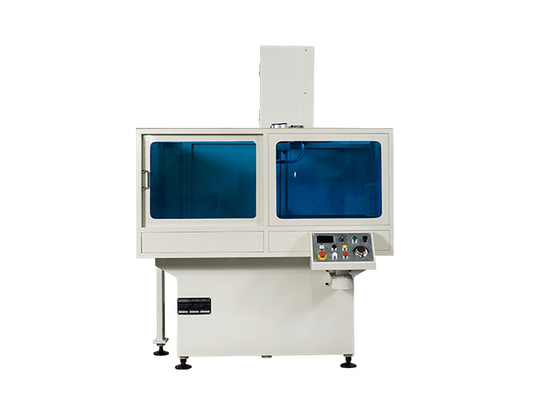

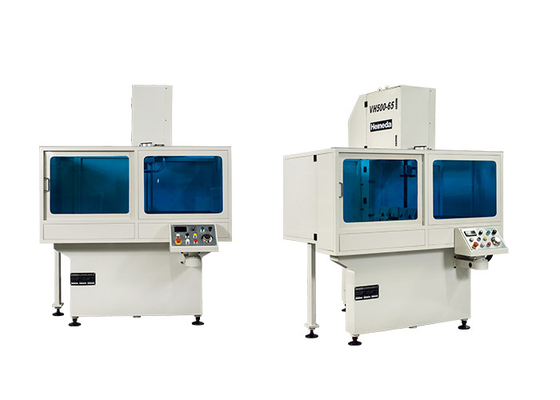

VH500 High Speed Verticale Bandzaagmachine Bandzaagmachine
Overzicht van de apparatuur
Heineda is bekend als de leverancier van precieze zaagmachines.Het bedrijf heeft meer dan 100 soorten zelfonderzochte en ontwikkelde apparatuur.In de productie van precieze zaagmachines van aluminium hebben Heineda-producten de erkenning van een reeks fabrikanten van luchtvaart-, militaire en civiele apparatuur op de Chinese vastelandsmarkt gewonnen.
Model: VH500 High Speed Vertical Band Saw
▲ VH staat voor de verticale bandzaagmachine van Hantian Company.
▲ 500 is de zaagcapaciteit van de zaagmachine
Maximale zaaghoogte Φ400 mm;
Maximale zaagbreedte 500 mm;
De maximale diepte van de keel is 580 mm.
Als er een klem binnen het werkbord wordt toegevoegd, kan diagonaal snijden worden uitgevoerd.
Vervaardiging van apparatuur
De belangrijkste technische parameters
| Projectnaam | VH500 High Speed Vertical Band Saw |
| zaagcapaciteit | Hoogte keel: 400 mm, diepte keel: 580 mm |
| Saaggordel snelheid | 500 ∼ 2000 m/min (frequentiekonversie-snelheidsregeling) |
| Specificaties voor zaagband | 34 breedte X 1,1 dikte X5560 lengte (mm) |
| Metode voor het spannen van de zaagband | Hydraulische automatische spanning |
| Zaggordel leidwijze | Verstelbare rolklemmen, zaagachtersteun van wolfraam |
| Specificaties van de zaagkraan | Diameter 630, 7075T651, hard geanodiseerd |
| Specificaties van de zaagboog | Q235 groepslassen van staalplaten, spanningsvermindering, precisiebewerking, met een gewicht van ongeveer 2 ton |
|
Motor met zaagband |
11 kW TECO |
| hydraulische motor | 0.75 KW (Taiwan) |
| Koelmethode met zaagband | Bijna droog luchtdrukkoelingssysteem voor olieblus |
| capaciteit van de hydraulische olie | 50L (onafhankelijk hydraulisch station) |
| Energiebehoeften | 380 V X 3 fase X 50 Hz |
| Distributie doos | Onafhankelijke distributiebox (IP55), aan de zijkant van de machine |
| Operatiekist | Ontwerp en voorzijde van de machine, bediend met knoppen en snelheidsknoppen |
| Verticaliteit van de zaag |
≤ 0,5 mm |
| Precies vlakheid |
≤ 0,5 mm |
Samenstelling en kenmerken van de apparatuur
De bandzaag bestaat voornamelijk uit een zaagframe, een basis, een zaagwiel, een transmissie-onderdeel, een zaaggordel, een afvaltransportband, een hydraulisch systeem en een elektrisch besturingssysteem.
Beschrijving van de belangrijkste onderdelen van de verticale bandzaag VH500
De bandzaag bestaat voornamelijk uit een zaagframe, een zaagwiel, een transmissie-onderdeel, een zaaggordel, een afvaltransportband, een hydraulisch systeem en een elektrisch besturingssysteem.
Het deel van het zaagwiel is gemaakt van 7075T6 uitgerekt aluminium plaat, hard geanodiseerd.en kan bestand zijn tegen hoge snelheid en hoge trekbelastingen.
Het transmissiedeel wordt aangedreven door de TECO-frequentiekonversiemotor om de actieve katrol te laten draaien en de zaagriem dus met hoge snelheid te laten draaien.De snelheid van de zaagband wordt door de frequentiekonverter ingesteld om de uitgangsomwentelingen van de motor te regelen, en wordt weergegeven door de digitale meter.
Het lagerset van het zaaggordel en de lagers van het sleutelonderdeel zijn allemaal gemaakt van NSK-producten.
De passieve wielbremming is gebaseerd op een elektromagnetische rem.Wanneer er afwijkingen optreden, werkt de stabiele druk op de remschijf om de rotatie van het zaagwiel te regelen.
Het hydraulische deel heeft een onafhankelijk pompstation en wordt bestuurd door een gecentraliseerde magnetoventil.met uitzondering van de delen die met slangen moeten worden verbonden, zijn ze allemaal verbonden door stalen buizen om drukverlies effectief te verminderen.
Het transmissiemechanisme van de zaagmachine is nauwkeurig uitgebalanceerd en gecorrigeerd om de trillingen tot een minimum te beperken en ervoor te zorgen dat de zaagband niet gemakkelijk breekt.
Het leidende deel van de zaagband is voorzien van klemrollers, de ene boven en de andere boven, de rollers zijn gemaakt van legerd staal en worden na oppervlakte-nitridering nauwkeurig gemalen.met een hoge precisie en een goede slijtvastheid.
De aandrijfsrol van de afvaltransportband is ontworpen met een vaste as om te voorkomen dat deze tijdens normaal gebruik breekt;het rollager heeft een dubbelzijdig afgesloten lager om het binnendringen van aluminium chips te voorkomen en de levensduur te verbeteren.
Heineda Service
Voor de producten die door de contractuele apparatuur worden geproduceerd, zal Heineda samenwerken met de afnemer om de kwaliteit van de apparatuur te identificeren en te testen tijdens de acceptatieperiode.
De oprichting van een onderdelen magazijn.
Inleiding van de dienst in de fabriek
Reguliere gratis retourbezoeken
Voltooiing van het turnkey-project (proces, beheer, onderhoud, opleiding, productie)
Een onderhoudsysteem op drie niveaus opzetten.
Gratis software-upgrade service.
Voorstel voor voorlopige bouwplannen.
Verworven een aantal octrooicertificaten
