| Model: | VH500 hoge snelheids Verticale Lintzaag | hydraulische motor: | 0,75 kW (Taiwan) |
|---|---|---|---|
| De Motor van de zaagband: | 11KW TECO | Zaagriem die methode spannen: | Het hydraulische automatische spannen |
| Zaagverticality: | ≤0.5mm | Keelhoogte: | 400mm |
| Markeren: | industriële verticale lintzaag 580mm,HEINEDA industriële Verticale Lintzaag,HEINEDA Verticale Lintzaagmachine |
||
VH500 de Zaagmachine van de hoge snelheids Verticale Band het Zagen Keeldiepte 580mm
Materiaalsamenstelling en kenmerken
De lintzaag is hoofdzakelijk samengesteld uit een zaagkader, een basis, een zaagwiel, een transmissiedeel, een groep van het de gidswiel van de zaagriem, een afvaltransportband, een hydraulisch systeem, en een elektrisch controlesysteem.
Materiaaloverzicht
Genoemd geworden nauwkeurige leverancier van het zaagmachineplan, heeft Heineda develûped van traditioneel materiaal, semi-autocontrolmachines aan automatische digitale controlemachines en wordt bezeten van hierboven 100 soorten zelf - onderzocht anddeveloped materiaal. Bij de productie van nauwkeurige zagende machines van aluminium, Heineda-hebben de producten wonrecognition van een partij luchtvaart, militaire en burgerlijke materiaalfabrikanten in het vastelandsmarkt van China.
Model: VH500 hoge snelheids Verticale Lintzaag
▲VH-tribunes voor het verticale model van de bandzaagmachine van Heineda-Bedrijf.
▲500 vertegenwoordigen de het zagen capaciteit van de zaagmachine
Maximum het zagen hoogte Φ400mm;
Maximum het zagen breedte 500mm;
De maximum het zagen keeldiepte is 580mm.

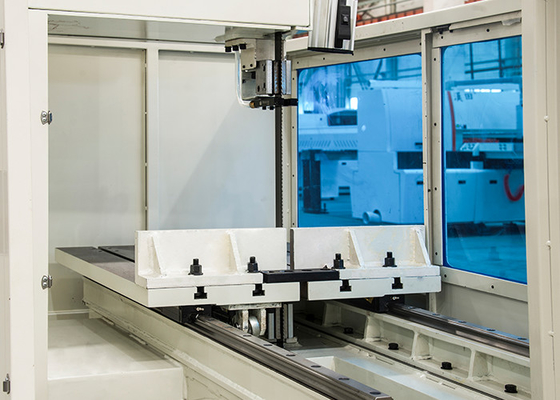

Als een klem binnen het werkingsgebied van de werkbank wordt toegevoegd, kan het diagonale knipsel worden uitgevoerd.
Materiaal het teruggeven
De belangrijkste technische parameters
| Projectnaam | VH500 hoge snelheids Verticale Lintzaag |
| het zagen capaciteit | Keelhoogte: 400mm, Keeldiepte: 580mm |
| De Snelheid van de zaagriem | 500~2000m/min (de snelheidsregelgeving van de frequentieomzetting) |
| De Specificaties van de zaagband | 34 breedte X 1,1 diktex5560 lengte (mm) |
| Zaagriem die methode spannen | Het hydraulische automatische spannen |
| De gidsmanier van de zaagriem | Het regelbare rol vastklemmen, het staalsteun van het zaag achterwolfram |
| De Specificaties van de zaagkatrol | Diameter 630, geanodiseerde 7075T651, hard |
| De specificaties van de zaagboog | Q235 de groepslassen van de staalplaat, de behandeling die van de spanningshulp, precisie het machinaal bewerken, ongeveer 2 ton wegen |
|
De Motor van de zaagband |
11KW TECO |
| hydraulische motor | 0,75 kW (Taiwan) |
| Zaagriem het koelen methode | Het quasi-droge van de de oliemist van de luchtdruk koelsysteem |
| hydraulische oliecapaciteit | 50L (onafhankelijke hydraulische post) |
| Machtsvereisten | 380V X 3 Fase X 50Hz |
| Distributiedoos | Onafhankelijke die distributiedoos (IP55), aan de kant van de machine wordt gevestigd |
| Verrichtingsdoos | Ontwerp en voorzijde van de machine, met knopen en de knoppen die van de snelheidscontrole in werking wordt gesteld |
| Zaagverticality |
≤0.5mm |
| Nauwkeurigheidsvlakheid |
≤0.5mm |
Beschrijving van hoofddelen van verticale lintzaag VH500
De lintzaag is hoofdzakelijk samengesteld uit een zaagkader, een zaagwiel, een transmissiedeel, een groep van het de gidswiel van de zaagriem, een afvaltransportband, een hydraulisch systeem, en een elektrisch controlesysteem.
Het deel van het zaagwiel wordt gemaakt van 7075T6 uitgerekte geanodiseerde aluminiumplaat, hard. Na verwerking, wordt het verbeterd door dynamisch saldo, met goede prestaties, hoge mechanische eigenschappen, en kan hoge snelheid en ladingen met grote trekspanning weerstaan.
Het transmissiedeel wordt gedreven door de TECO-motor van de frequentieomzetting om de actieve katrol te drijven om te roteren, daardoor drijvend de zaagriem bij hoge snelheid in werking te stellen. De snelheid van de zaagriem wordt aangepast door de frequentieconvertor om de outputrevoluties van de motor te controleren, en door de digitale meter getoond.
De van de het wielreeks van de zaagriem het lager en het essentiële onderdeellagers allen worden gemaakt van NSK-producten.
De reisschakelaar wordt gebruikt om te ontdekken of de spanning abnormaal is, en de machine zal automatisch ophouden als de abnormaliteit abnormaal is. Het passieve wiel keurt elektromagnetische rem goed. Wanneer de abnormaliteit voorkomt, handelt de stabiele druk op de remschijf om de omwenteling van het zaagwiel te controleren.
Het hydraulische deel keurt een onafhankelijke pomppost goed en door een gecentraliseerde solenoïdeklep gecontroleerd. De solenoïdekleppen allen worden gemaakt van de producten van Taiwan. Behalve de delen die aan slangen moeten worden verbonden, worden zij allen verbonden door staalpijpen om drukverlies effectief te verminderen.
Het transmissiemechanisme van de zaagmachine is precies evenwichtig en verbeterd om de trilling te minimaliseren en ervoor te zorgen dat de zaagriem niet gemakkelijk is te breken.

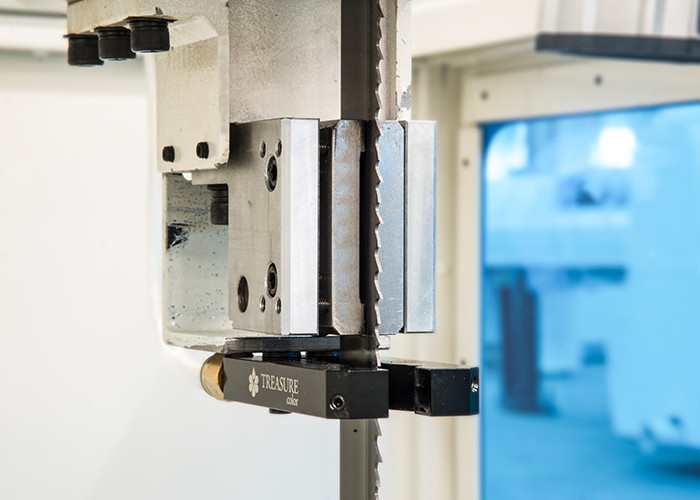

Het gidsdeel van de zaagband keurt het vastklemmen rollen, één reeks bij de bovenkant en andere goed, worden de rollen gemaakt van legeringsstaal, en zijn precisiegrond na oppervlaktenitriding behandeling, met hoge precisie en goede slijtageweerstand.
De drijfrol van de afvaltransportband wordt ontworpen met een stevige schacht om geen breuk tijdens normaal gebruik te verzekeren; het rollager keurt tweezijdig verzegeld lager goed om de ingang van aluminiumspaanders te vermijden en de levensduur te verbeteren.
