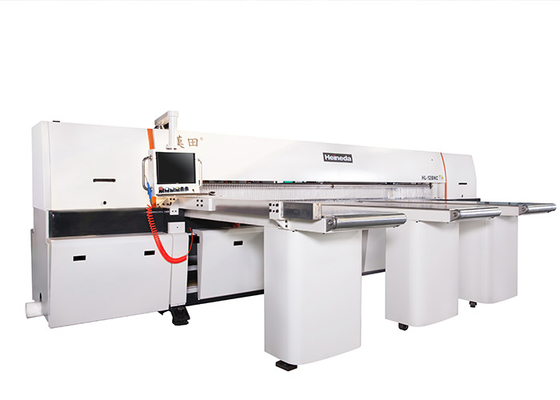

De snelle Snelheidscnc Precisieplaat zag Snijmachine 3 zetels drijvend platform

CNC de Cirkelzaagmachine van de Precisie Plastic Plaat voor Plaat het Zagen

Beschrijving

De besturingsinterface van de automatische cirkeldiezaagmachine keurt het besturingssysteem goed door HMI technologie wordt ontwikkeld op PLC wordt gebaseerd, die gewoonlijk uitgerust met een touch screen en een verrichtingspaneel is. Gebruikend de mens-machine interface, zolang de exploitant de parameters zoals de specificatie invoert en grootte van het materiaal, de verwerkingshoeveelheid, enz., zal het systeem automatisch de complexe parameters zoals de snelheid van het zaagblad, de hoeveelheid voer per tand (snijdende snelheid) en andere complexe parameters volgens de inputparameters aanpassen. Om de exploitant van een eenvoudige verrichtingsmethode te voorzien.

Hoofdlijnen van het materiaal

• De dringende materialenkap is in het algemene ontwerp zodat de materialen binnen niet het zagen glijden.
• De zagende stichting is in de zijopschortingsstructuur; het gidsapparaat wordt geschikt met het type van dubbel-rijrol recht diaspoor.
• Bij het reizen van het zagen van stichting, worden het malende toestel, het rek en de servomotor geschikt om de verenigbaarheid van het zagen snelheid te waarborgen.

Model: Hl-12BNC de plaatzaagmachine van het computeraluminium

▲HL vertegenwoordigt het model van de zaagmachine van de Aluminiumplaat in Heineda.

▲12 vertegenwoordigen de grootte van de zaagmachine van de aluminiumplaat, kunnen 12 3800 mm worden gezaagd.

▲BNC vertegenwoordigt deze zaagmachine van de aluminiumplaat voor volledig automatisch model.

Technische beschrijvingen en parameters

Mechanische kenmerken

▲Het aanraking-stijl verrichtingsscherm:

1. Aanraking het scherm van de 10 duimverrichting.

2. Alternatief, kunnen de veelvoudige reeksen werkbanken worden geplaatst, wat voor overdracht geschikt is.

3. De functie van de gidsinput.

4. De functie van de fouten zelf-opsporing.

▲De zetel van de het werkklem:

1. Het bilaterale bedspoor van de het werkklem is samengesteld uit de straal van het lassenstaal, en het toestel en de vlotaandrijving zijn geplateerd met een toestel en een aandrijving van de tandrij terwijl het plateren van een hard chroomspoor en de overkant, en de magnetische heerser bereikt een nauwkeurige graad in dubbele verhouding. Met vermindering en 2 van de dagelijkse servomotorkw precisie en het snelle aandrijving plaatsen, bereikt de maximumsnelheid 6 meters per minuut.

▲De structuur van de drukstraal:

1. Keur de integrale structuur van de drukstraal, toestelstrook en cilinder aanpassing, uniform aandrijving de goed rollende straal, en de druk wordt uniform verdeeld aan beide kanten van de besnoeiingsmiddellijn, en de strook is geïnstalleerd in de bodem van de drukstraal om de pers te vermijden, de oppervlakte van het beschadigde werk drukken, die precisie scherpe kwaliteit verzekeren.

▲zaag:

1. Keur de hogere en lagere parallelle lineaire diasporen goed, verminder effectief het met elkaar verbinden van de het zagen beweging, verbeter de zachtheid van de reusachtige beweging, en verminder effectief verschuiving het schudden van de beweging om de beste nauwkeurigheid van de besnoeiingslijn te bereiken.

2. De hoofdzaagmotor 20HP (15 kW), de reuzeautoped gebruikt een veranderlijke de frequentiemotor van 2HP (1,5 kW) met het snelheidsreductiemiddel en de aandrijving van de de tandrij van het precisietoestel, de belangrijkste zaag met de oliecilinder, zodat is de zaag krachtiger, het vermijden van de traditionele kettingoverbrenging de vrachtwagenzaag, geproduceerd drukken, enz.

3. Het zagen het Scherpe kan Plaatsen beginnen van de programmabreedte het uitgeven montages te bebouwen.

4. Een vierkante tankverbinding wordt geschikt onder het zagen, en er zijn twee kanten van film om elkaar te omvatten, zich tot het eind van de besnoeiing bereikt uitbreiden, om de stoftank te verzekeren het hoogste stof collectieve effect.

5. De het zagen slag snijdt tot 6 meters per minuut, en de rug bereikt 7 meters per minuut, en de hoogte van het werk wordt niet aangepast door de paneelknop, en de scherpe snelheid kan op het tijdstip van knipsel worden veranderd. De gebruikers kunnen hun voorkeurvereisten aanpassen verschillend van hun eigen aard.

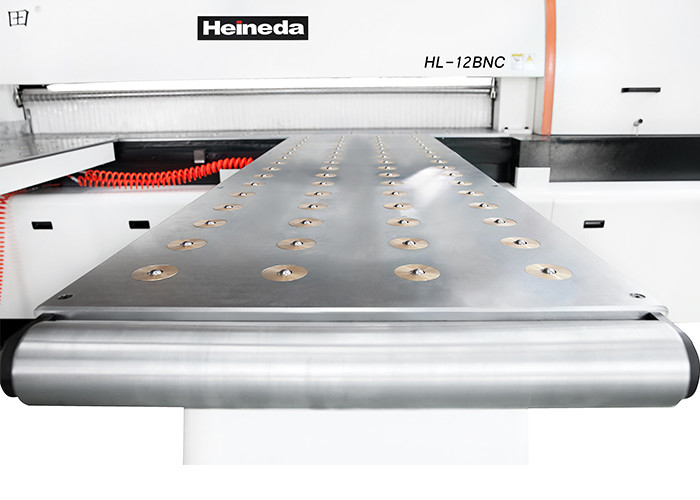

▲Hoofdlijst:

Het belangrijkste aantekenvel is ook een drijvende lijst. De trommel van de koperlucht wordt geschikt op het paneel van colloïdaal chroomplateren. Wanneer de duurzaamheid wordt verbeterd, is de het werkefficiency van de arbeiders ook beter.

▲De kruising van klauwen:

1. Het aantal van het werk knipt standaardconfiguratie: 12 steunklemmen.

2. Elke jam is uitgerust met een cilinder met een hefboommethode, en wanneer het het werkende voorwerp wordt getrokken, is het mogelijk om ervoor te zorgen dat het het werkmateriaal het blad vastklemt.

▲stofdicht

De segmentale stofdichte stukken gebruiken transparante plastic bladen die stoflossing kunnen effectief remmen en veiligheidsbescherming kunnen bereiken.

▲De elektronische configuratie van de controledoos:

1. Alle elektronische delen worden gekocht in Taiwan.

2. De servomotor en de servoaandrijving zijn Japans Panasonic.

3. De omschakelaar is Engelse Waritatten van Taiwan.

4. De elektronische delen vergen koelsysteem helemaal niet, voor populaire elektronische delen, kunnen vervanging op de markt kopen zonder zich het ongerust maken over stofinvasie, zolang het regelmatig wordt schoongemaakt.

▲Voeding:

1. De voeding is een levering in drie stadia voor industrieel, met een voltage van 380V/50Hz.

▲de levering van de luchtdruk:

1.Use luchtdruk aan 5 ~ 6 kg/cm

▲stoffig:

1. De leverancier verstrekt een schrapersysteem achter elkaar en is op zijn plaats gelijktijdig geïnstalleerd met de zaagmachine om de spaanders te verzekeren.

2. ▲Standaardmateriaal:

1. Het blad van de Soldenzaag: het blad van de carbidezaag (speciale aluminiumplaat).

2. Workclip: 12.

3. Drijvende grondstof: 1520mm x 500mm x 3.

4. Toolbox bevat een hulpmiddel 1 groep.

5. Belangrijkste saw wordt de motor geschikt in de machine.

Het bezetten van de vloer
