380V 3 Fase50hz Staal die Verticale Diepte 580mm snijden van de Lintzaagkeel

De maximale snijkeeldiepte van de VH600 verticale lintzaag is 580 mm

Apparatuuroverzicht
Model: VH600 hoge snelheid verticale lintzaag;
▲ VH staat voor het model verticale bandzaagmachine van Heineda Company.
▲ 600 staat voor de zaagcapaciteit van de zaagmachine
Maximale zaaghoogte Φ400mm;
Maximale zaagbreedte 600 mm;
De maximale zaaghalsdiepte is 580 mm.
Indien in het kader van de werkbank een klem wordt toegevoegd, kan diagonaal worden gezaagd.

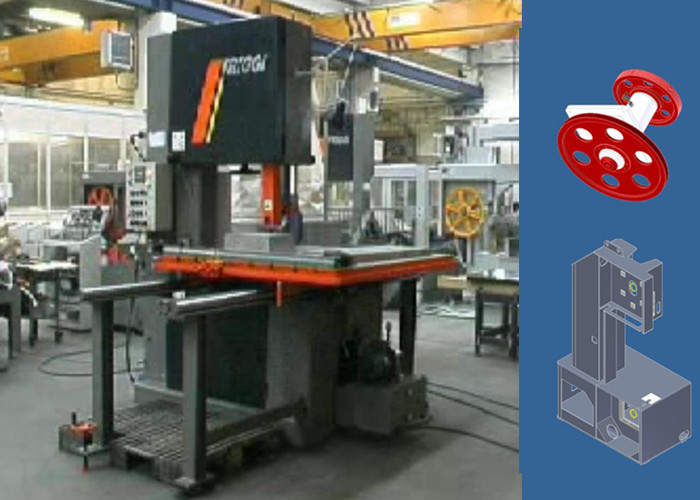

Apparatuurweergave

De belangrijkste technische parameters:

Samenstelling en kenmerken van de uitrusting

De lintzaag bestaat hoofdzakelijk uit een zaagframe, een basis, een zaagwiel, een transmissiedeel, een zaagbandgeleidingswielgroep, een afvaltransporteur, een hydraulisch systeem en een elektrisch regelsysteem.

Beschrijving van de belangrijkste onderdelen van de verticale lintzaag VH600
De lintzaag bestaat hoofdzakelijk uit een zaagframe, een zaagwiel, een transmissiedeel, een zaagbandgeleidingswielgroep, een afvaltransporteur, een hydraulisch systeem en een elektrisch regelsysteem.

Het zaagwieldeel is gemaakt van 7075T6 gestrekte aluminiumplaat, hard geanodiseerd.Na verwerking wordt het gecorrigeerd door dynamische balans, met goede prestaties, hoge mechanische eigenschappen en is het bestand tegen hoge snelheid en hoge trekbelastingen.

Het transmissiedeel wordt aangedreven door de TECO-frequentieomzettingsmotor om de actieve poelie aan te drijven om te roteren, waardoor de zaagriem met hoge snelheid wordt aangedreven.De snelheid van de zaagband wordt aangepast door de frequentieomvormer om de uitgangsomwentelingen van de motor te regelen en wordt weergegeven door de digitale meter.

De lagers van het zaagbandwielstel en de lagers van de belangrijkste onderdelen zijn allemaal gemaakt van NSK-producten.

De rijschakelaar wordt gebruikt om te detecteren of de spanning abnormaal is en de machine stopt automatisch als de afwijking abnormaal is.Het passieve wiel keurt elektromagnetische rem goed.Wanneer er een afwijking optreedt, werkt de stabiele druk op de remschijf om de rotatie van het zaagwiel te regelen.

Het hydraulische deel heeft een onafhankelijk pompstation en wordt bestuurd door een gecentraliseerde magneetklep.De magneetventielen zijn allemaal gemaakt van Taiwanese producten.Behalve de onderdelen die met slangen moeten worden verbonden, zijn ze allemaal verbonden door stalen buizen om drukverlies effectief te verminderen.

Het overbrengingsmechanisme van de zaagmachine is nauwkeurig uitgebalanceerd en gecorrigeerd om de trillingen te minimaliseren en ervoor te zorgen dat de zaagband niet gemakkelijk breekt.
Het geleidingsgedeelte van de zaagband neemt klemrollen aan, de ene aan de bovenkant en de andere, de rollen zijn gemaakt van gelegeerd staal en zijn nauwkeurig geslepen na oppervlaktenitrerende behandeling, met hoge precisie en goede slijtvastheid.
De aandrijfrol van de afvaltransporteur is ontworpen met een massieve as om bij normaal gebruik geen breuk te garanderen;het rollager keurt dubbelzijdig afgedicht lager goed om het binnendringen van aluminiumspaanders te voorkomen en de levensduur te verbeteren.

Heineda-service
Voor de producten die door de contractapparatuur worden geproduceerd, zal Hantian samenwerken met de klant om de kwaliteit van de apparatuur te identificeren en te testen tijdens de acceptatieperiode van de apparatuur.
Het opzetten van een onderdelenmagazijn.
In-plant service introductie
Regelmatige gratis nabezoekservice
Compleet turnkey project (proces, beheer, onderhoud, opleiding, productie)
Een onderhoudssysteem op drie niveaus opzetten.
Gratis software-upgradeservice.
Voorstel voor voorlopige bouwplannen.

Elektrische, gas- en hydraulische vereisten van de totale uitrusting

Elektrische onderdelen
Merk elektrische componenten 5
Elektronische besturingscomponenten: Omron of Schneider
Vereisten voor elektrische installatie
(1) Gereserveerde communicatie-interface voor verbinding met de hele lijnbesturing.
(2) Alle niet-vaste lijnen vereisen een flexibel ontwerp.
(3) De elektrische aansluiting van de mechanische onderdelen voor snel wisselen moet steekbaar zijn.
(4) De draden moeten in de kabelgoten worden gebundeld.
(5) De draden moeten volledig worden beschermd om schade te voorkomen.
(6) De starter en draden moeten worden aangesloten in de vorm van stekkers.

Vereisten voor controlesysteem
(1) De apparatuur moet minimaal een handmatige bedieningsmodus en een automatische bedieningsmodus hebben.
(2) De bewegende delen moeten van elkaar worden beschermd om botsing van de apparatuur zelf te voorkomen.
(3) Apparatuurstoringen moeten in woorden worden weergegeven.
(4) De bedieningsapparatuur moet zijn uitgerust met een bedieningspaneel.
(5) De gebruikersinterface wordt in tekst weergegeven.
(6) De bedrijfsmodus moet worden aangepast door middel van sleutelschakelaars.
(7) De producttestcyclus of apparatuurcyclus is instelbaar door het programma en bevestigd door de exploitant van de apparatuur.

luchtpad vereisten:
Merkvereisten voor luchtsysteemcomponenten
Taiwan Yade wegcomponenten
Installatievereisten voor luchtsysteem
(1) De verbinding tussen de pneumatische componenten van de mechanische componenten die snelle verandering realiseren, moet inplugbaar zijn.
(2) De pijpleidingen moeten in bundels in de pijpgroeven worden geplaatst.
(3) De gasleiding moet volledig worden beschermd om schade te voorkomen.
(4) De luchtklep kan niet in de schakelkast worden geplaatst en moet op een gemakkelijk bereikbare plaats worden geplaatst.
(5) Lekkage in het luchtpad na installatie is niet toegestaan.
(6) Zelfs als er slechts 4,5 bar luchttoevoer is, moet het pneumatische systeem alle functies realiseren.

hydraulisch systeem druk:
Installatievereisten hydraulisch systeem
(1) De hydraulische connectoren van de mechanische onderdelen die snelle verandering realiseren, moeten worden uitgerust met snelkoppelingen.Tijdens het matrijswisselproces moet de hydraulische leiding drukloos worden gemaakt.
(2) Hydraulische slangen zijn zo ontworpen dat er geen wrijving optreedt tijdens activiteit.Als dit niet kan worden vermeden, moeten passende beschermingsmaatregelen voor hydraulische slangen worden genomen.
(3) Het pijpleidingdeel van het hydraulische systeem mag niet lekken.
(4) Voorkom eventuele schade aan de hydraulische slang.
(5) De hydraulische klep kan niet in de elektrische schakelkast worden geplaatst en moet op een gemakkelijk bereikbare plaats worden geplaatst.
(6) Het hydraulische station moet zijn uitgerust met een olieniveau-indicator, filter, indicator en manometer volgens het hydraulische principe.Bovendien is een afsluitinrichting vereist die het hydraulische systeem tijdens het uitschakelen uitschakelt om hulpbronnen te besparen;en een automatische uitschakelfunctie bij onvoldoende oliepeil.
(7) Verstrek de koelfunctie van de olietemperatuur;

FAQ

Vraag: Bent u fabrikant?
A: Ja, we hebben onze eigen fabriek en we beloven directe verkoop tegen een concurrerende prijs.Welkom om onze fabriek op elk ogenblik te bezoeken.

Vraag: Kan ik een machine krijgen volgens mijn eigen vereisten?
A: Zeker. We accepteren OEM en ODM.

Vraag: Dit is de eerste keer dat ik dit soort machine gebruik, is het eenvoudig te bedienen?
A: Er zijn gidsvideo's die laten zien hoe u de machine gebruikt en een Engels instructieboek dat u met de machine wordt toegestuurd.Als er nog vragen zijn, zullen we een gratis professionele gids voor u verstrekken totdat u de machine goed kunt gebruiken.

Als u de machine die u nodig heeft niet hebt gevonden, aarzel dan niet om ook contact met ons op te nemen.We zullen het beste doen om u de beste suggestie te geven.
