Van het de Lintzaagaluminium van 380VAC 50Hz de Automatische Verticale Lintzaag VH600

VH600 Lintzaag Hoge snelheid verticale lintzaag Verticale lintzaag

Apparatuuroverzicht
Model: VH600 hoge snelheid verticale lintzaag;
▲ VH staat voor het model verticale bandzaagmachine van Heineda Company.
▲ 600 staat voor de zaagcapaciteit van de zaagmachine
Maximale zaaghoogte Φ400mm;
Maximale zaagbreedte 600 mm;
De maximale zaaghalsdiepte is 580 mm.
Indien in het kader van de werkbank een klem wordt toegevoegd, kan diagonaal worden gezaagd.

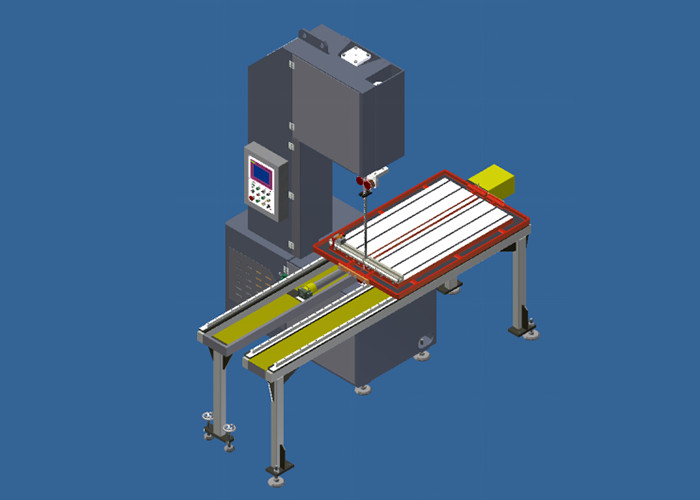

Apparatuurweergave

De belangrijkste technische parameters:

Samenstelling en kenmerken van de uitrusting

De lintzaag bestaat hoofdzakelijk uit een zaagframe, een basis, een zaagwiel, een transmissiedeel, een zaagbandgeleidingswielgroep, een afvaltransporteur, een hydraulisch systeem en een elektrisch regelsysteem.

Beschrijving van de belangrijkste onderdelen van de verticale lintzaag VH600
De lintzaag bestaat hoofdzakelijk uit een zaagframe, een zaagwiel, een transmissiedeel, een zaagbandgeleidingswielgroep, een afvaltransporteur, een hydraulisch systeem en een elektrisch regelsysteem.

Het zaagwieldeel is gemaakt van 7075T6 gestrekte aluminiumplaat, hard geanodiseerd.Na verwerking wordt het gecorrigeerd door dynamische balans, met goede prestaties, hoge mechanische eigenschappen en is het bestand tegen hoge snelheid en hoge trekbelastingen.

Het transmissiedeel wordt aangedreven door de TECO-frequentieomzettingsmotor om de actieve poelie aan te drijven om te roteren, waardoor de zaagriem met hoge snelheid wordt aangedreven.De snelheid van de zaagband wordt aangepast door de frequentieomvormer om de uitgangsomwentelingen van de motor te regelen en wordt weergegeven door de digitale meter.

De lagers van het zaagbandwielstel en de lagers van de belangrijkste onderdelen zijn allemaal gemaakt van NSK-producten.

De rijschakelaar wordt gebruikt om te detecteren of de spanning abnormaal is en de machine stopt automatisch als de afwijking abnormaal is.Het passieve wiel keurt elektromagnetische rem goed.Wanneer er een afwijking optreedt, werkt de stabiele druk op de remschijf om de rotatie van het zaagwiel te regelen.

Het hydraulische deel heeft een onafhankelijk pompstation en wordt bestuurd door een gecentraliseerde magneetklep.De magneetventielen zijn allemaal gemaakt van Taiwanese producten.Behalve de onderdelen die met slangen moeten worden verbonden, zijn ze allemaal verbonden door stalen buizen om drukverlies effectief te verminderen.

Het overbrengingsmechanisme van de zaagmachine is nauwkeurig uitgebalanceerd en gecorrigeerd om de trillingen te minimaliseren en ervoor te zorgen dat de zaagband niet gemakkelijk breekt.
Het geleidingsgedeelte van de zaagband neemt klemrollen aan, de ene aan de bovenkant en de andere, de rollen zijn gemaakt van gelegeerd staal en zijn nauwkeurig geslepen na oppervlaktenitrerende behandeling, met hoge precisie en goede slijtvastheid.
De aandrijfrol van de afvaltransporteur is ontworpen met een massieve as om bij normaal gebruik geen breuk te garanderen;het rollager keurt dubbelzijdig afgedicht lager goed om het binnendringen van aluminiumspaanders te voorkomen en de levensduur te verbeteren.

Heineda-service
Voor de producten die door de contractapparatuur worden geproduceerd, zal Hantian samenwerken met de klant om de kwaliteit van de apparatuur te identificeren en te testen tijdens de acceptatieperiode van de apparatuur.
Het opzetten van een onderdelenmagazijn.
In-plant service introductie
Regelmatige gratis nabezoekservice
Compleet turnkey project (proces, beheer, onderhoud, opleiding, productie)
Een onderhoudssysteem op drie niveaus opzetten.
Gratis software-upgradeservice.
Voorstel voor voorlopige bouwplannen.

Verkregen een aantal octrooicertificaten
